ADataMatrix10 x 10adalah simbol ECC 200 DataMatrix terkecil, terdiri dari grid 10 x 10 yang digunakan untuk mengkode jumlah data yang sangat kecil.

Karena jejak kakinya yang minimal - sering sekitar 1 mm - DataMatrix10 x 10digunakan secara luas di industri seperti aerospace, elektronik, dan perangkat medis, di mana ruang penandaan sangat terbatas.

Namun, ukuran kompak ini datang dengan batasan yang ketat. Sebuah DataMatrix10 x 10hanya dapat menyimpan beberapa karakter dan membutuhkan kontrol yang tepat atas kondisi penandaan dan pemindaian.

Panduan ini menjelaskan ukuran, batas kapasitas, dan kapan itu adalah pilihan yang tepat dalam aplikasi dunia nyata.

Apa itu DataMatrix 10 x 10? (Definisi dan arti praktis)

Sebuah DataMatrix10 x 10Barcode 2D terdiri dari10 baris x 10 kolom (100 modul)berdasarkan standar ECC 200.

Meskipun terdiri dari 100 modul, sebagian besar ruang itu disimpan untuk pola struktural dan koreksi kesalahan. Ini hanya meninggalkan area minimal untuk data aktual, yang pada dasarnya mendefinisikan bagaimana simbol digunakan dalam praktek.

Dengan kata lain, yang10 x 10Format tidak ada untuk fleksibilitas, tetapi untukbatasan ruang ekstrim.

DataMatrix 10 x 10 Batas Kapasitas (Apa yang Sebenarnya Bisa Anda Encode)

Satu batasan paling penting adalah kapasitas data - dan di sinilah banyak implementasi gagal.

Meskipun simbol berisi 100 modul, hanya sebagian kecil yang tersedia untuk data aktual. Sisanya disimpan untuk:

• Pola pencari (perbatasan berbentuk L)

• Pola waktu

• Koreksi kesalahan (Reed-Solomon, sekitar 25%)

Akibatnya, payload yang dapat digunakan sangat terbatas.

Batas kapasitas praktis:

Menurut spesifikasi ECC 200, kapasitas maksimum dari10 x 10DataMatrix adalah:

•Angka: 6 digit

•Alfanumerik: 3 karakter

•Biner: 1 byte

Wawasan utama:

A10 x 10DataMatrix bukanlah "kecil tetapi fleksibel".ketat terbatasBahkan satu karakter ekstra akan memaksa simbol untuk memperluas.

Misalnya, mencoba mengkode "1234567" akan secara otomatis menghasilkanSimbol 12 x 12tidak10 x 10.

Ukuran Fisik DataMatrix 10 x 10 (Ukuran Modul dan Zona Tenang)

Setelah data didefinisikan, batasan berikutnya adalah ukuran fisik.

Dimensi akhir tergantung padaDimensi X (ukuran modul). Dalam sistem penandaan presisi tinggi, ini dapat turun serendah 0,1 mm.

Dimensi fisik khas:

•Ukuran matriks:ditentukan oleh ukuran modul (dimensi X), tidak tetap

•Zona yang tenang:setidaknya 1 lebar modul di setiap sisi

•Total ruang yang dibutuhkan:tergantung pada ukuran modul dan mencakup zona tenang

Misalnya, dengan ukuran modul 0,25 mm, a10 x 10DataMatrix akan sekitar 2,5 mm x 2,5 mm (tidak termasuk zona tenang), dan lebih besar ketika zona tenang disertakan.

Banyak kegagalan penandaan tidak disebabkan oleh kesalahan pengkodean, tetapi oleh zona tenang yang tidak cukup atau kontras yang buruk di sekitar simbol.

Perbandingan Ukuran DataMatrix (10 x 10 vs Simbol Lebih Besar)

Untuk memutuskan apakah10 x 10yang tepat, membantu membandingkannya dengan tingkat ukuran berikutnya.

Aturan praktis:Jika data Anda bahkan sedikit rumit, 10 x 10 biasanya bukan pilihan yang tepat.

Kapan Menggunakan DataMatrix 10 x 10 (Aplikasi Industri Nyata)

Karena keterbatasannya, simbol ini hanya digunakan dalam skenario yang sangat spesifik.

1. PCB dan Mikro-Elektronik

Dalam manufaktur PCB, ruang penandaan yang tersedia sangat terbatas.Untuk cocok dalam a10 x 10simbol, produsen seringkompresi format data (misalnya, pengkodean basis-36).

2. Instrumen Medis dan Implan

Alat bedah harus bertahan dari siklus sterilisasi berulang kali.Label merusak dengan cepat, jadi penandaan permanen diperlukan.

A10 x 10DataMatrix memungkinkan pelacakantanpa mempengaruhi kegunaan atau integritas struktural.

3. Komponen Aerospace dan Presisi

Di aerospace, bahkan bagian kecil harus dapat dilacak.Namun, penandaan tidak boleh melemahkan komponen.

Ini menciptakan kasus penggunaan yang sempurna untuk simbol ultra-kecil.

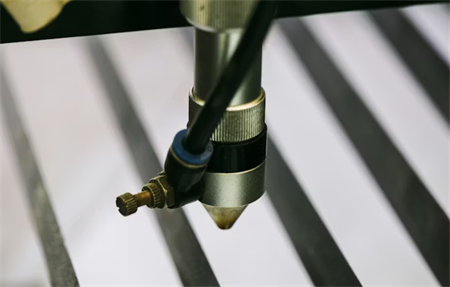

Direct Part Marking (DPM): Mengapa 10 x 10 Digunakan

Dalam kebanyakan kasus dunia nyata, DataMatrix10 x 10digunakan dalamPemandaan Bagian Langsung (DPM).

Alih-alih mencetak label, kode secara langsung diterapkan menggunakan:

• Penandaan laser

• Titik kencing

• Pengukiran kimia

Keuntungan adalah daya tahan.Perdagangan adalah bahwaPembacaan menjadi lebih sulit untuk dikendalikan.

Tantangan Pembacaan (Dan Cara Memperbaikinya)

Pada skala ini, menghasilkan kode bukanlah bagian yang sulit -Membacanya dengan dapat diandalkan.

Masalah umum termasuk:

• Refleksi pada permukaan logam

• Kontras rendah setelah menandai

• Definisi modul yang tidak cukup

Solusi industri:

• Sistem penglihatan industri (bukan pemindai konsumen)

•Dome pencahayaan untuk mengurangi refleksi

• Parameter laser yang dioptimalkan untuk kontras tinggi

Ini biasanya divalidasi berdasarkan standar kualitas ISO DPM.

Cara Membuat DataMatrix 10 x 10 dengan Benar

Untuk berhasil menghasilkan a10 x 10simbol:

1.Jaga data sangat pendek (6 digit atau kurang direkomendasikan)

2.Gunakan perangkat lunak pengkodean yang sesuai dengan ECC 200

3.Memvalidasi ukuran simbol sebelum menandai

4.Pembacaan tes dalam kondisi nyata

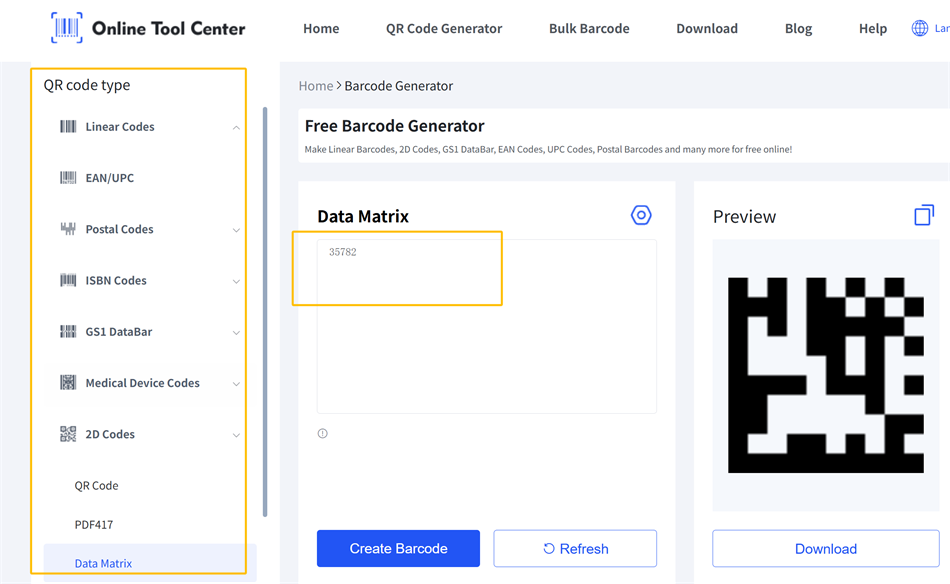

Dalam praktek, ada banyakgenerator barcode 2D online gratisyang dapat dengan cepat membuat DataMatrix 10 x 10. Prosesnya biasanya sederhana - cukup masukkan data Anda dan alat akan menghasilkan simbol secara otomatis.

Aturan utama:Jika data Anda secara alami tidak cocok dalam batas, jangan memaksanya - gunakan simbol yang lebih besar sebagai gantinya.

Kesimpulan: Ketika 10 x 10 adalah Pilihan yang Tepat

DataMatrix adalah10 x 10bukan barcode tujuan umum, tetapi solusi untuk keterbatasan ruang yang ekstrim.

Digunakan dengan benar, memungkinkan pelacakan pada komponen terkecil. Digunakan dengan tidak benar, sering mengakibatkan kode yang tidak dapat dibaca.

Akhirnya, keberhasilan tergantung kurang pada menghasilkan simbol dan lebih pada merancang seluruh proses penandaan dan pemindaian di sekitar batasnya.

Pertanyaan Umum Tentang DataMatrix 10 x 10

Q1: Apa ukuran DataMatrix terkecil?

Ukuran ECC 200 DataMatrix terkecil yang umum digunakan adalah10 x 10.

Q2: Berapa banyak data yang dapat10 x 10Toko DataMatrix?

Hingga 6 digit numerik atau 3 karakter alfanumerik.

Q3: Bisakah smartphone memindai10 x 10kode?

Beberapa smartphone dapat memindai kode DataMatrix, tetapi untuk10 x 10Simbol - terutama dalam kondisi DPM atau kontras rendah - keandalan pemindaian sering terbatas.
